斐讯N1无损散热风扇改装
这篇文章介绍了如何在斐讯N1这种空间有限的设备中改善散热。通过在散热片上安装一个超薄的鼓风机,可以提高散热效率并避免糟蹋设备外观。作者在淘宝购买了一个厚度只有3毫米的鼓风机,并在散热片上钻好孔,安装螺丝,然后将风扇安装在散热片上。这种改进方案适用于空间有限但需要高效散热的设备。
网上有很多朋友改过N1的散热,但是大部分都是”有损”的。在N1的外壳上打个孔,再往上面拍个风扇,这种外挂形式有些糟蹋了N1这么漂亮的ID设计了。
由于斐讯N1的内置空间非常有限,如果将风扇装在盒子里面,就需要内置的风扇体积(宽高、厚度)也非常小。N1只有侧面和上面有一些空间,因此只能装在这两个地方。

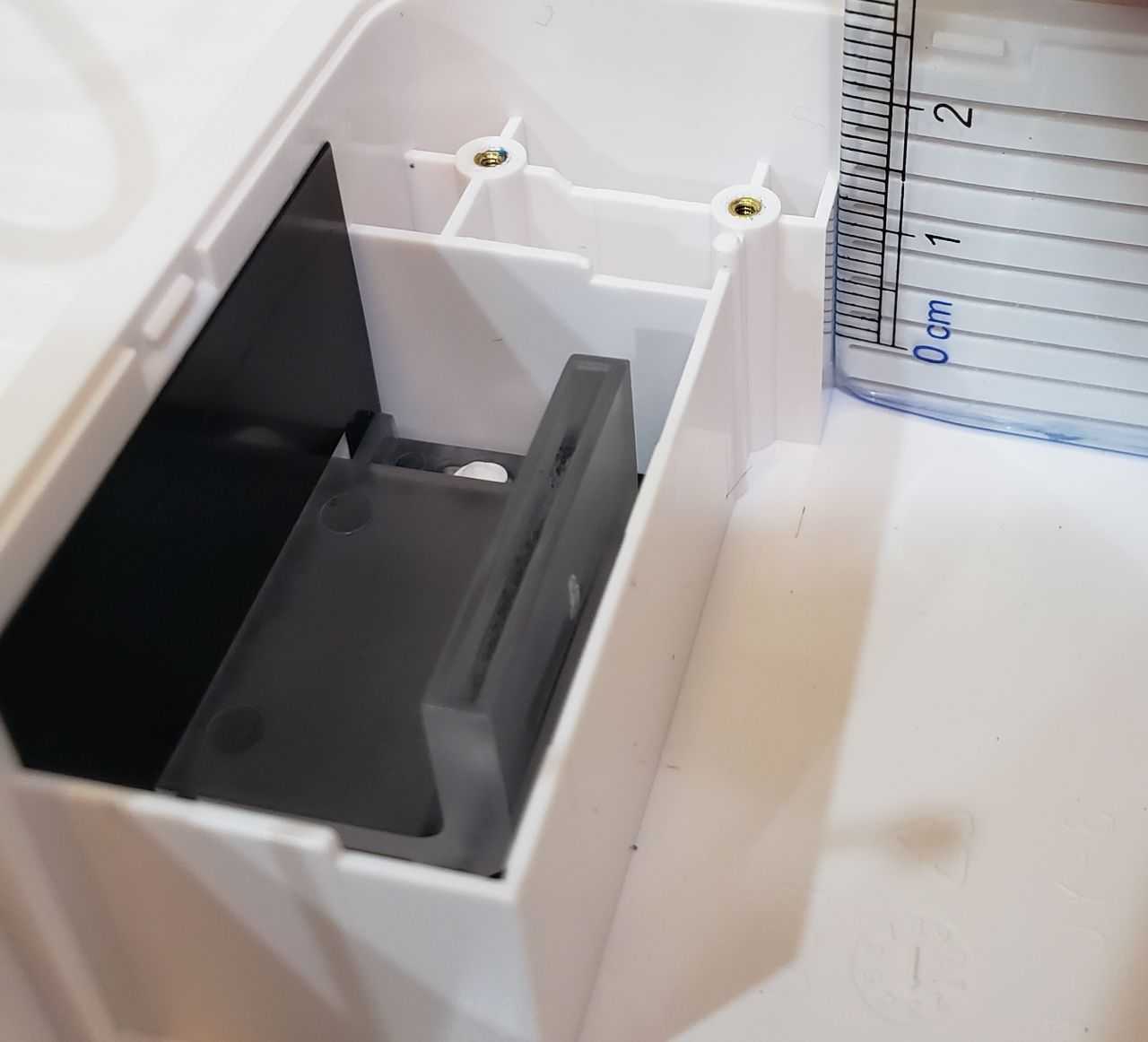

N3的侧面有两排栅格,如果在侧面安装风扇形成对流的话,那么散热效率应该是非常好的。量了下侧边的高度,电路板以下的高度在15mm左右,在淘宝找了一圈,最小的也是17mm的宽度了,因此此方案不可行。

side_hight

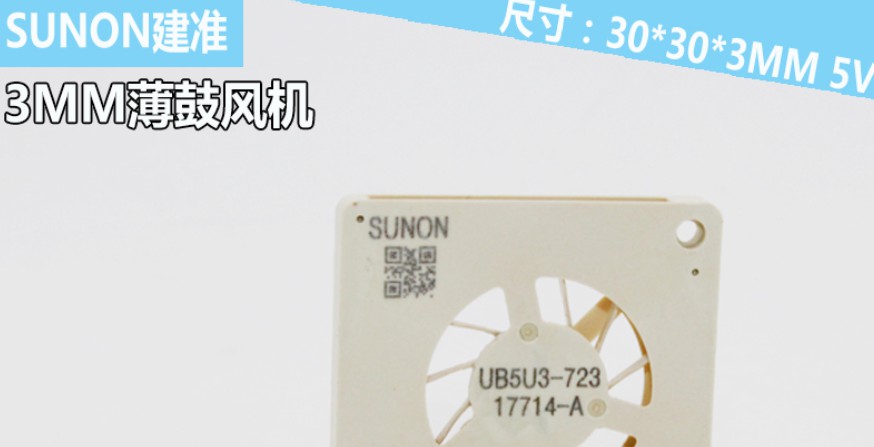

在淘宝找mini风扇的时候发现另一种超薄的鼓风机,这种风扇正面吸气、侧面有个风道出气,并且厚度只有3mm。因为N1的散热片下方还有5mm左右高度的空间,因此非常适合安装在N1的散热片上。

mini_fan

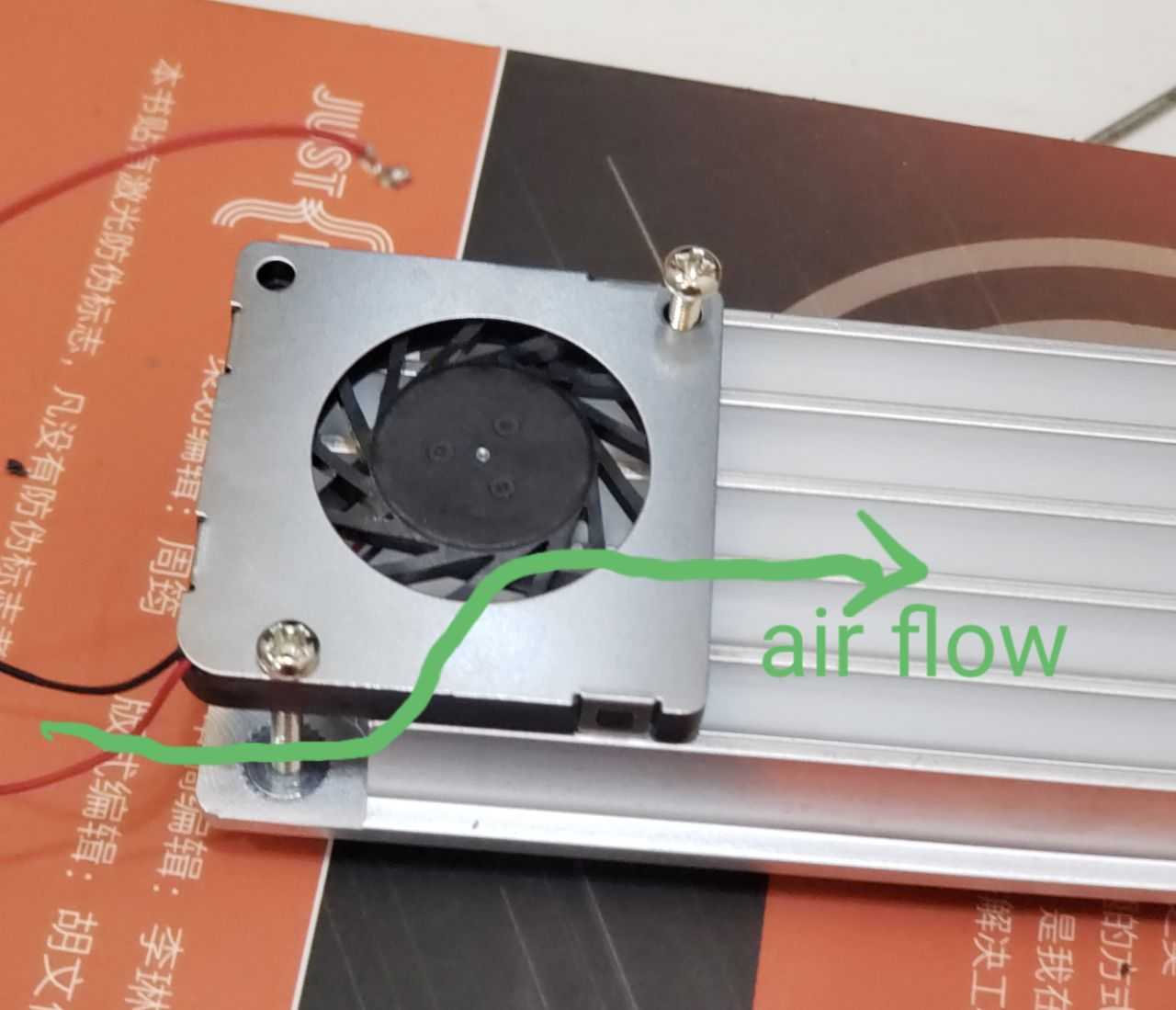

和侧面安装一样,鼓风机也能在侧面两排栅格间形成对流。

air_flow
这种鼓风机价格并不友好,淘宝下了个就近发货的,第二天到了就开始拆机安装了。

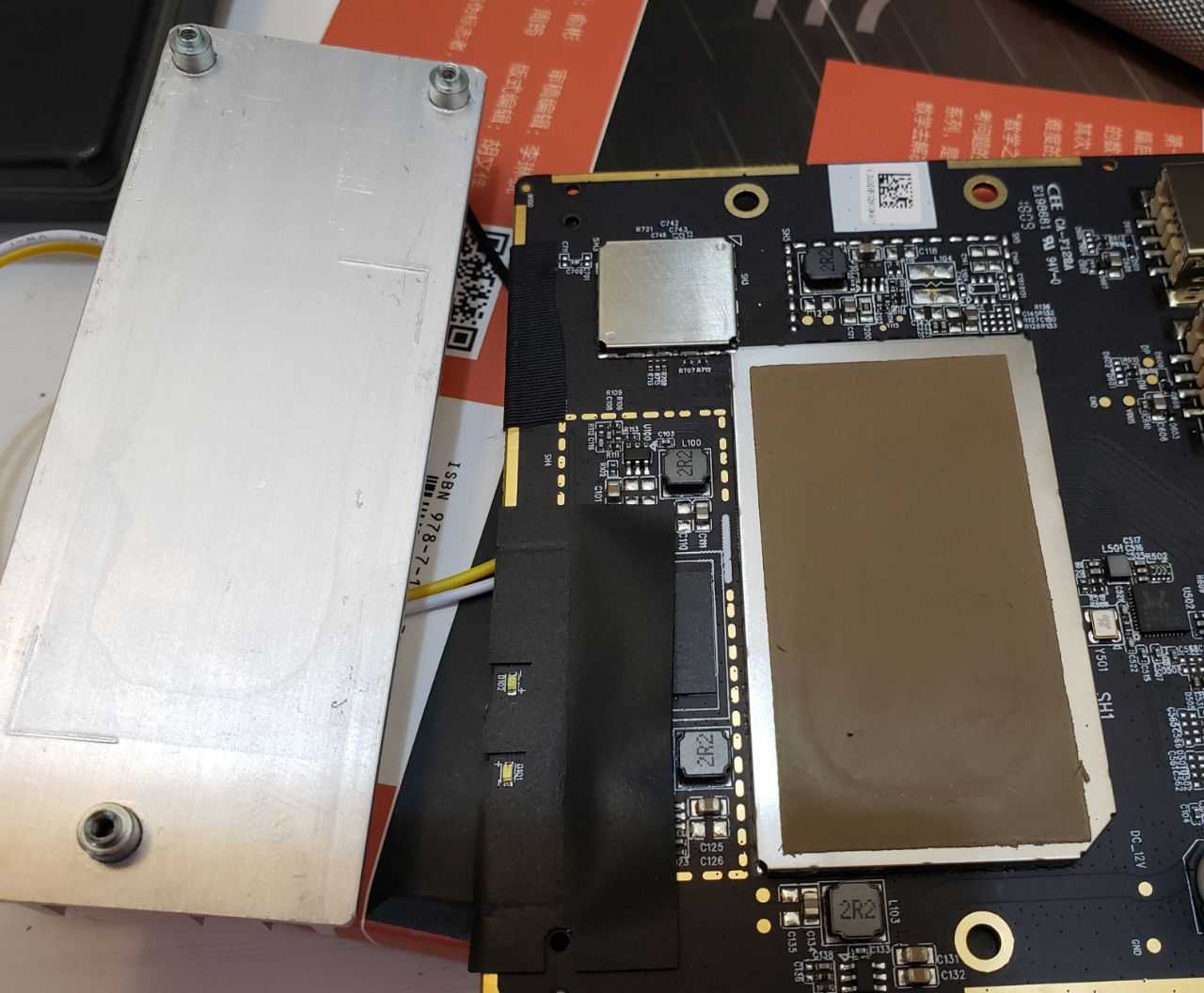

N1的散热片是通过一层硅脂贴在屏蔽罩上的,这层硅脂没有粘性,很容易就拆下来了。

n1_teardown
初步在散热片上对了下位置,惊喜地发现有个螺丝孔刚好与安装螺丝吻合!因此只需要在对角再开个孔,锁上两个螺丝就稳了。

install_pos

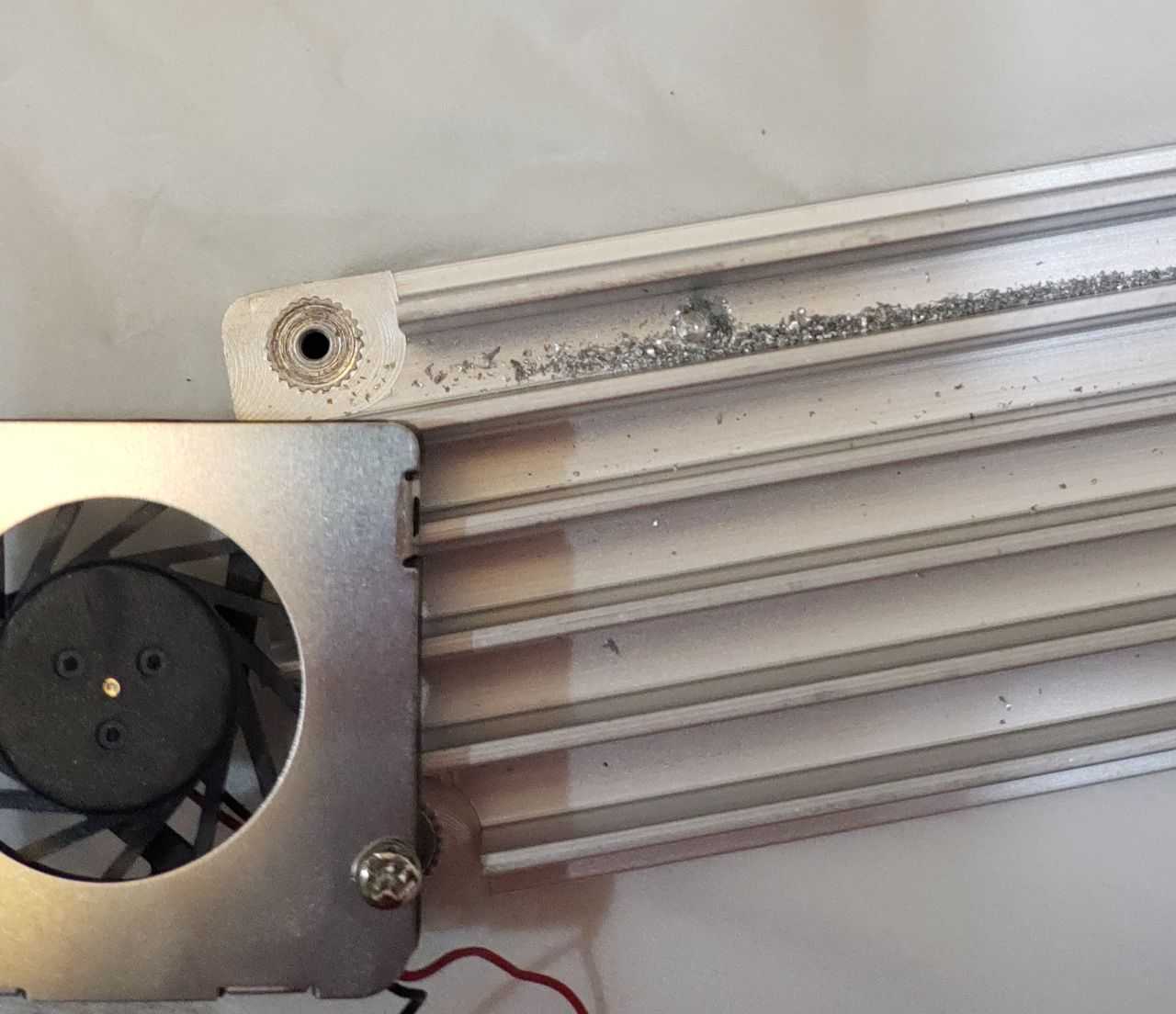

先用mark笔标记位置,然后开始钻孔。钻到一半的时候改用螺丝拧,在上面拧上螺纹。

drill_hole_front

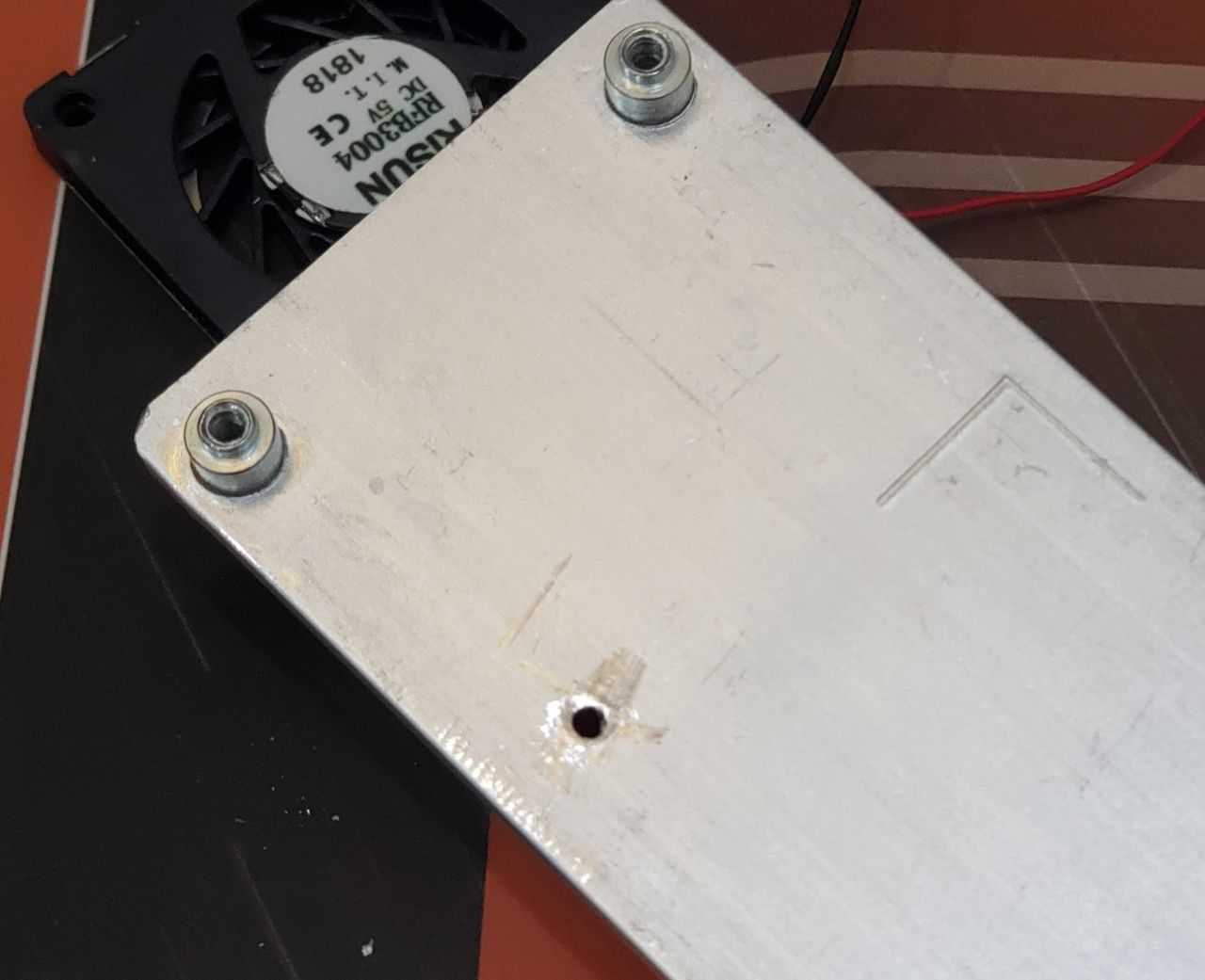

把背面磨平,然后把风扇初步安装对下位置。因为散热片背面是贴合在屏蔽罩上面的,如果螺丝长度超出背面,还需要截断多余的部分。

drill_hole_back

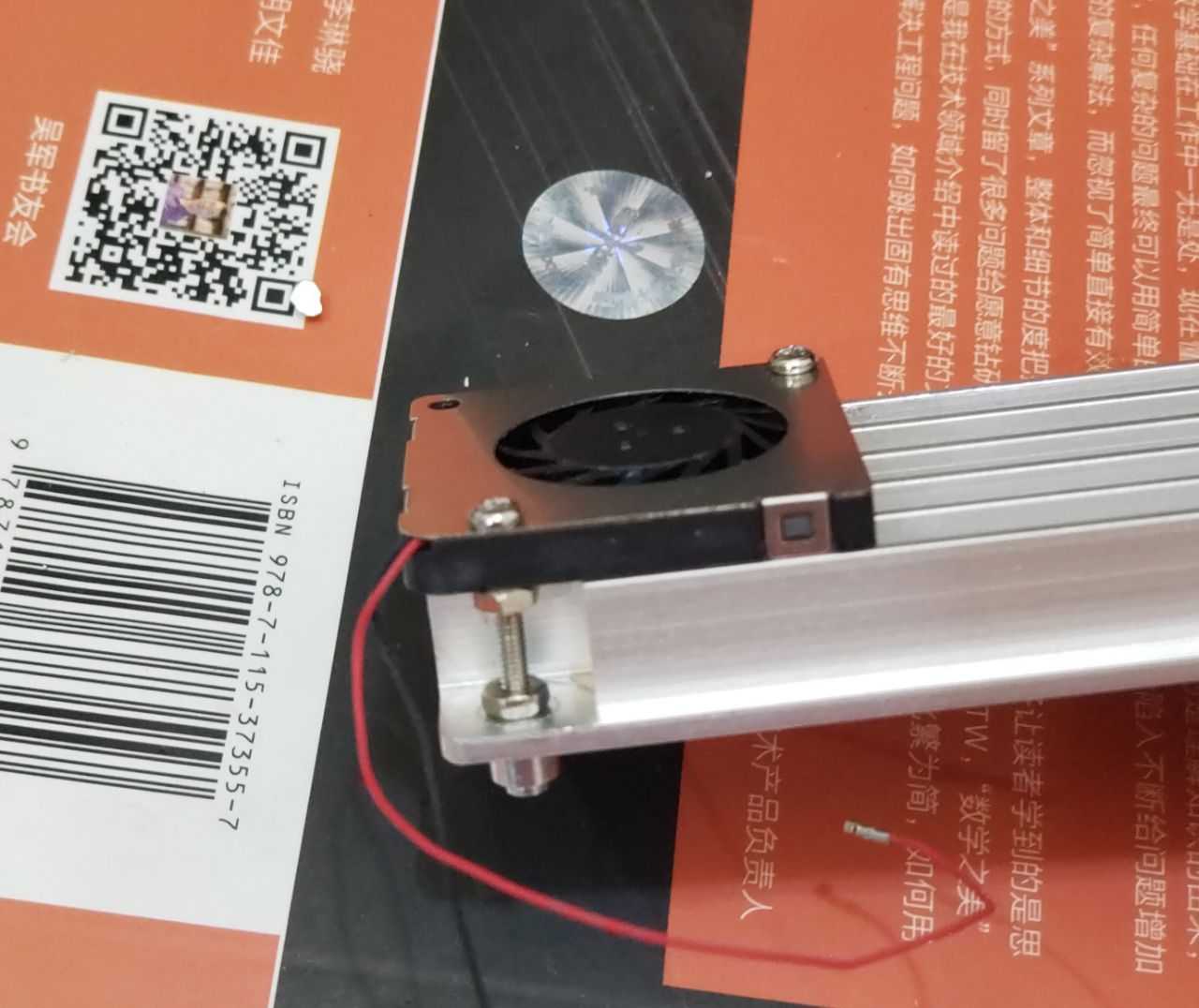

螺丝孔改装完毕就可以把风扇安装上去了。

install_fan

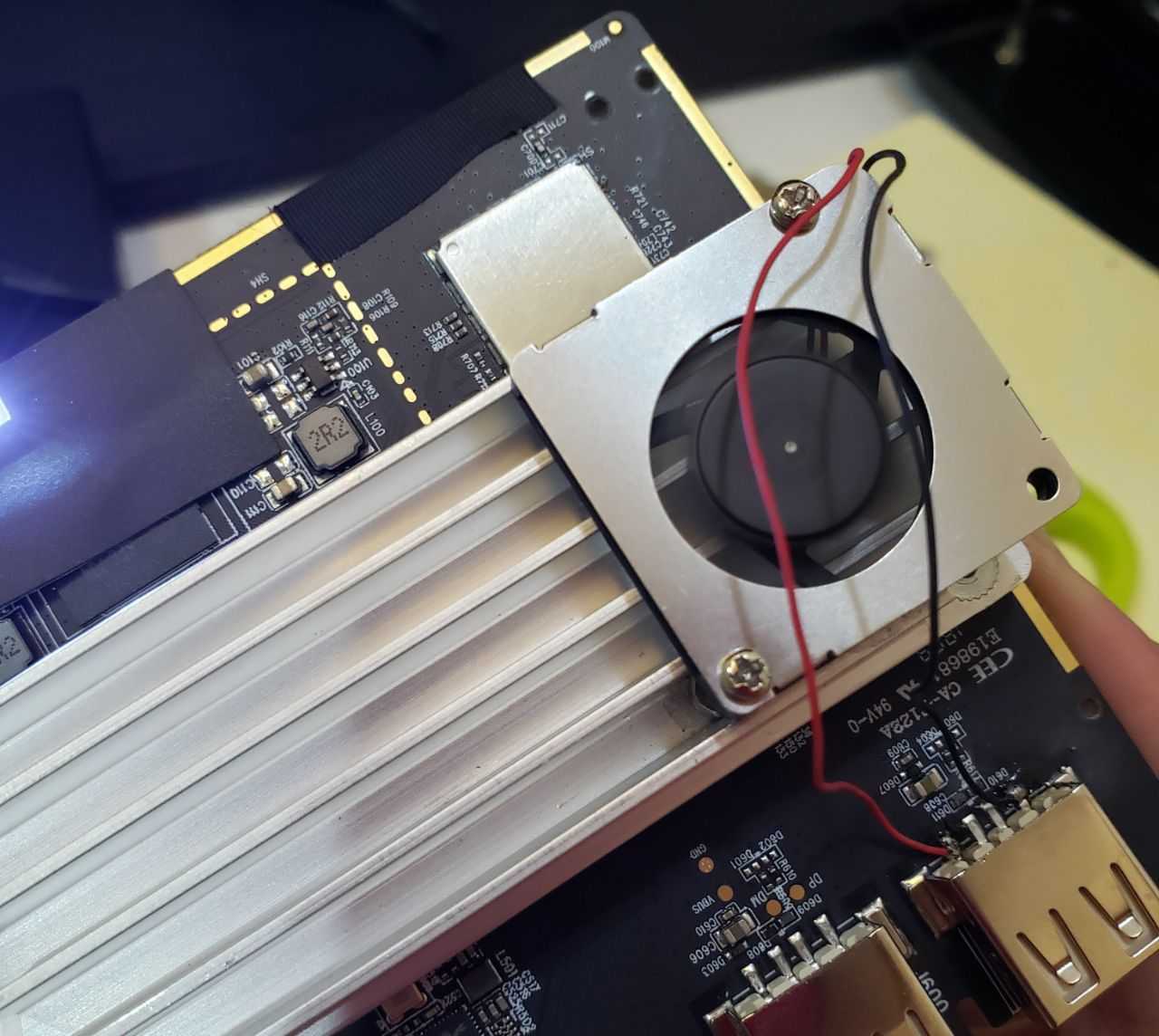

把风扇焊接在USB接口上,这样的好处是关机的时候USB接口会断电(待机还有电),风扇也自动停了。接好线后通电测试一下。

power_on_fun

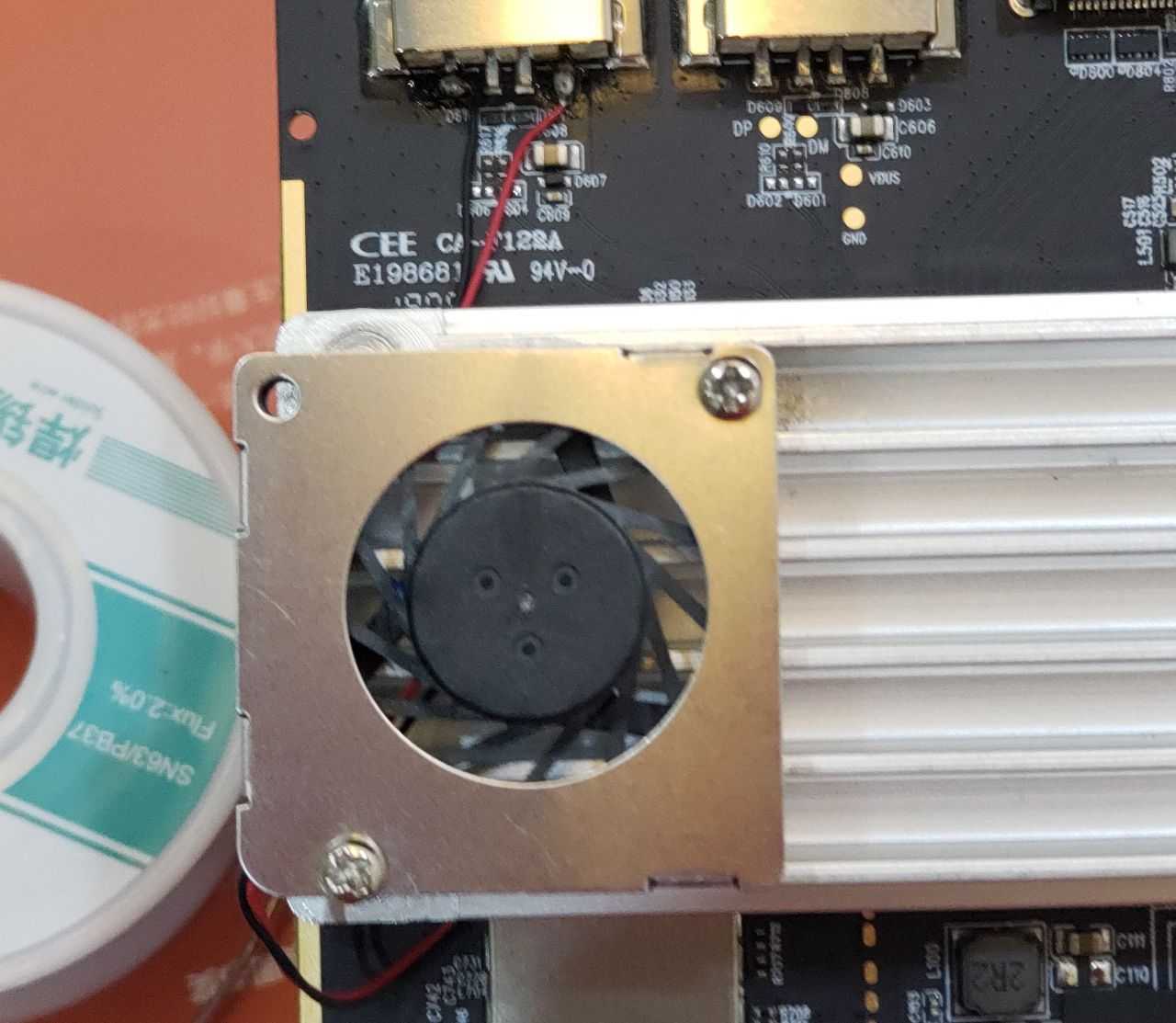

最后把线移到散热片背面,防止电线卡住扇叶。

fan_ready

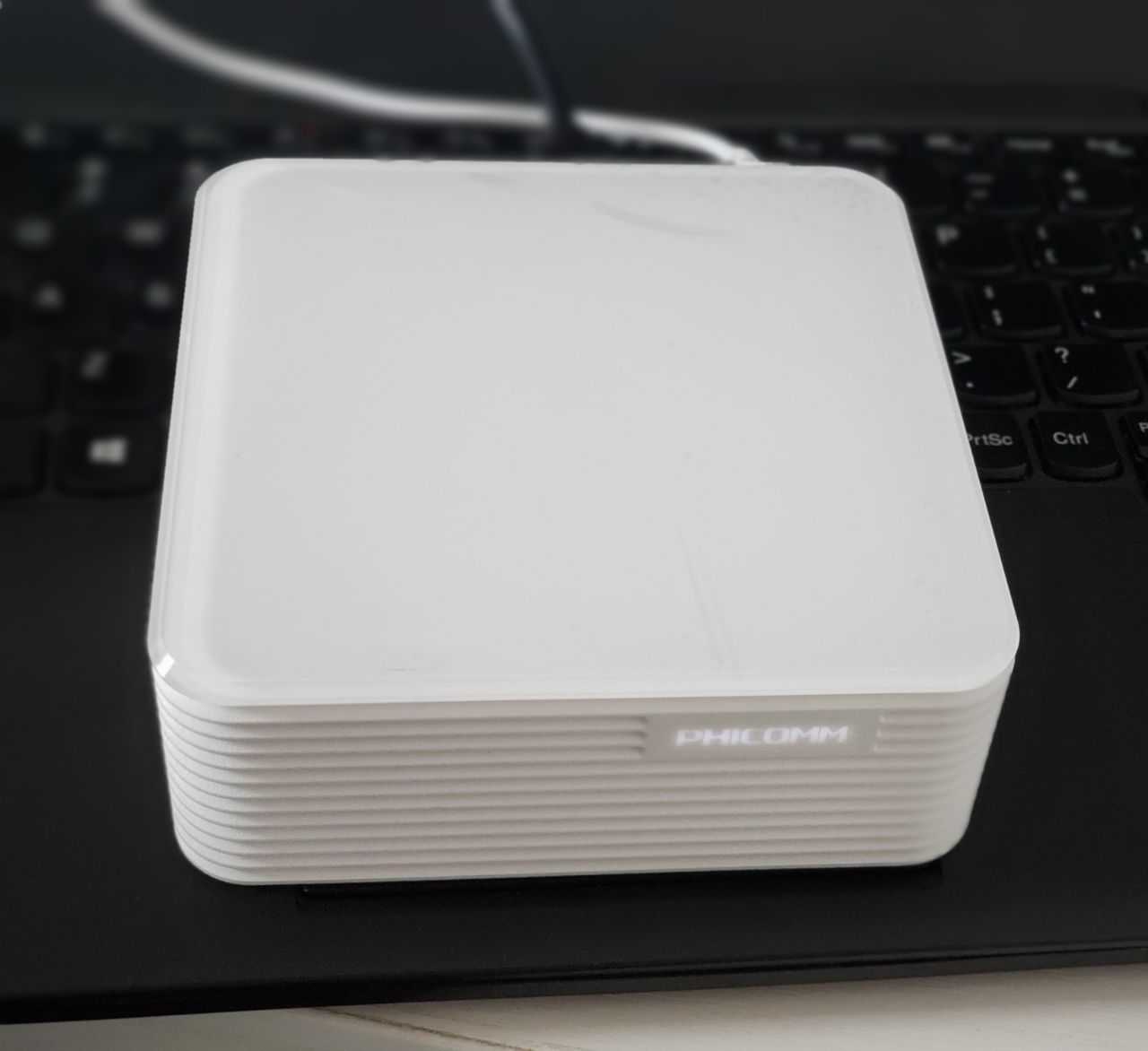

装回主板,盖上盖子,从外面完全看不出来里面有风扇。把手放在侧边的散热栅格,能感觉到微微的热风吹出来。

final_view
因为N1自身散热已经挺好了,平时温度不高的时候没有必要开风扇,以免产生噪音。这里加了一个45度的KSD9700温控开关,根据设备的温度自动控制风扇的开关。因为我安装在散热片边上,有不少的热传导损失,实测5次为65度开启,49度关闭。

temp_sensor
