正在制作的滚屏电子台历
本文介绍了作者制作滚屏电子台历的计划和实现。该电子台历采用8x8点阵屏显示，具备时间、日历显示、多路闹铃、温度显示与报警等功能。作者使用了外部ROM 24C02来存储设定的闹铃和报警温度，以及闹铃歌曲。作者已经在Protues中完成了电路仿真图，并解决了LED点阵驱动的问题。
想做一个滚屏电子台历，使用
8x8点阵屏显示。需要实现的功能：
- 24*8分辨率显示(LED点阵屏太贵，只买了三块:())
- 时间、日历显示，可调整，断电记忆时间。
- 多路闹铃(计划两路，看CPU资源而定)，多首闹铃歌曲可选择。
- 温度显示与报警(可按键设置一个上限和一个下线报警温度)。
- 使用外部ROM 24C02记忆设定的闹铃和报警温度，另外闹铃歌曲也存储在这里。

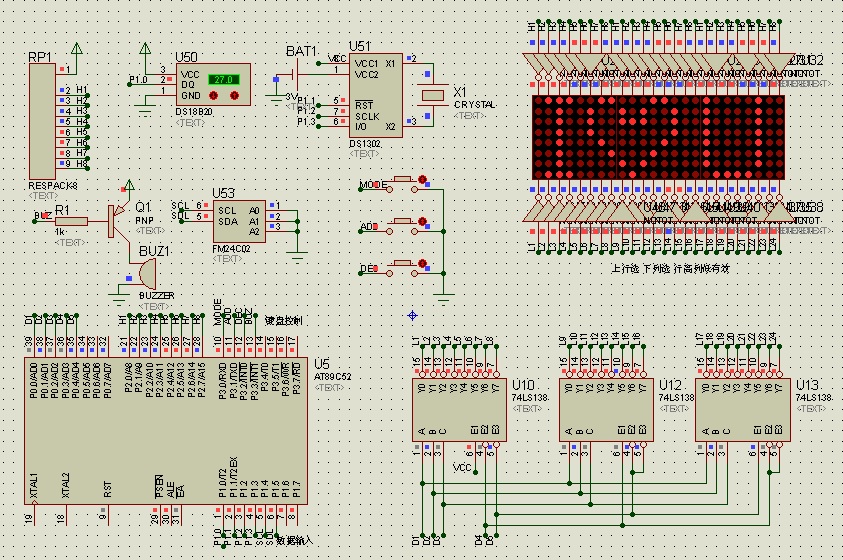

已经在Protues中初步完成了仿真图，LED点阵驱动没问题(Protues的点阵和现实中的电平是相反的，所以用了非门)。
电路仿真
